Analyseurs de contamination ionique

Analyseurs de contamination ionique

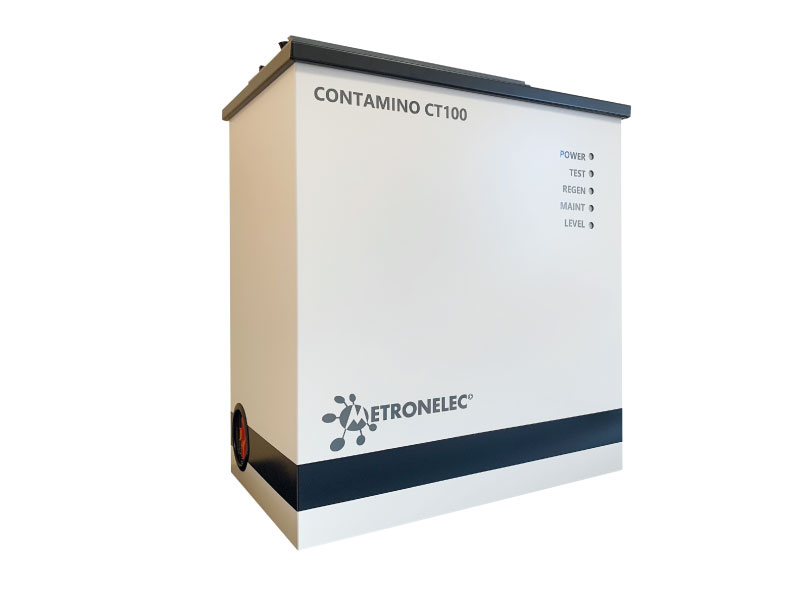

Référence: CONTAMINO CT10, CT100, CT1000 Catégorie: Inspection & Contrôle Labo

DESCRIPTION:

Les CT10, CT100 et CT1000 sont conçus pour effectuer des tests de contamination ionique simples et précis en totale conformité avec les normes MILP-28809, MIL-STD-2000A, EF-STD 10/03, IPC-TR-583, CEI...
Ces mesures sont nécessaires pour vérifier la propreté des PCB et des assemblages après nettoyage, ou en cas de nouveaux paramètres de processus de soudure (pas de processus de nettoyage, revêtement conforme, alliage sans plomb avec nouvel activateur...), pour le contrôle qualité et l'approbation. En atmosphère humide, la contamination ionique se transforme en électrolyte captant les ions en mouvement ce qui peut créer des défaillances sur les montages électroniques (dendrites, mauvaise isolation avec courants de fuite...).
Le test de contamination ionique mettra en évidence ces risques, sécurisera en conséquence le processus d'assemblage et prolongera la durée de vie, la fiabilité du produit final. Le processus consiste d'abord à nettoyer efficacement l'échantillon à l'aide de chimie 2-Propanol et d'eau déionisée (75/25 ou 50/50) tout en analysant en continu le développement de la contamination dans la solution de nettoyage fonctionnant dans un tube en boucle fermée.

CAS D'UTILISATION

- Cas STPI
- Cas AlbaPCB

SPECIFICATIONS

  • Contrôle de la contamination ionique des CI, composants et procédés (avec/sans nettoyage, avec/sans plomb).
  • Conforme aux exigences des normes MIL, IPC, IEC...
  • 3 équipements selon dimensions des cartes :
    • CT 10 Jusqu’à 25 x 100 x 150 mm (taille min carte unique 20 cm²)
    • CT 100 Jusqu’à 80 x 250 x 360 mm  (taille min. carte unique 100 cm²)
    • CT 1000 Jusqu’à 120 x 500 x 660 mm (taille min carte unique 500 cm²)
Datasheet Short CT - EN Télécharger
Datasheet Long CT - EN Télécharger
Cas d'utilisation STPI Télécharger
