Les systèmes d’inspection par rayons X Quadra de Nordson offrent une solution avancée pour la détection de défauts invisibles à l’œil nu dans les assemblages électroniques. Conçus pour les industries exigeantes, ces équipements garantissent une qualité maximale et une productivité optimisée.La gamme Quadra Pro de Nordson – Inspection rayons X manuelle

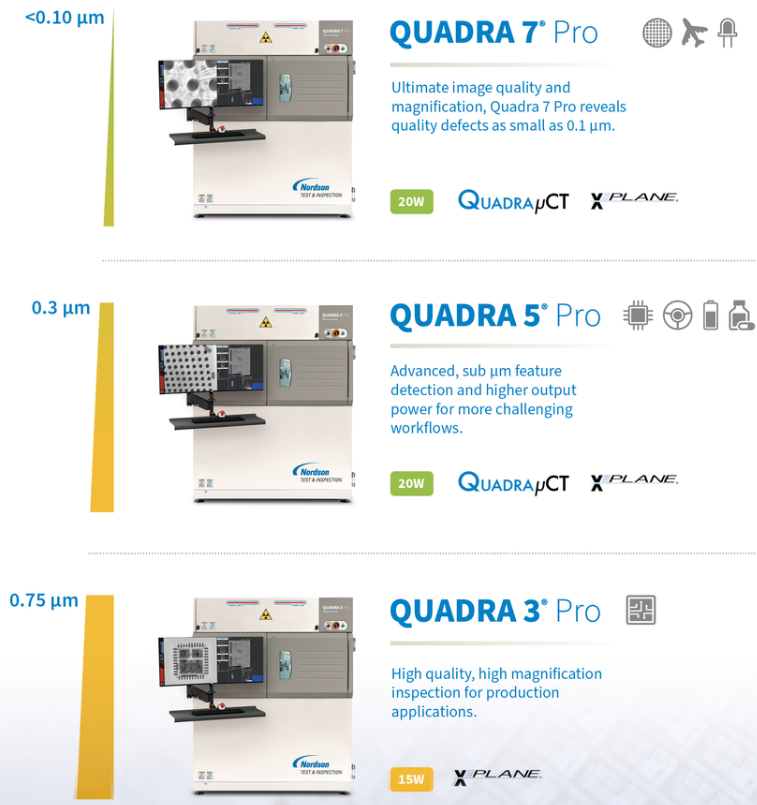

La gamme Quadra Pro de Nordson Test & Inspection réunit trois systèmes d'inspection par rayons X manuels conçus pour le contrôle qualité en électronique et en semi-conducteurs. Ils détectent un large éventail de défauts de fabrication : voids dans les brasures BGA et QFN, attache des IGBT, remplissage des trous traversants, fissures de composants ou encore composants contrefaits.
Les trois modèles partagent la même base : un tube à rayons X scellé QuadraNT de 30 à 160 kV, un détecteur Onyx conçu en interne pour des images rapides (25 images/s) et peu bruitées, une zone d'inspection de 510 × 445 mm, un grossissement géométrique jusqu'à ×750 et une vue oblique jusqu'à 70° sans rotation de l'échantillon. Le pilotage se fait via le logiciel Revalution (Windows 11), avec des menus intuitifs, des espaces de travail personnalisables par opérateur et la création de routines d'inspection automatisées. Côté sécurité, le rayonnement reste inférieur à 1 µSv/h, conforme aux normes internationales.
De nombreuses options sont disponibles sur toute la gamme : X-Plane (coupes virtuelles sans matériel CT), platine µCT pour la reconstruction 3D, lecteur de codes-barres, joystick USB, plateau de filtration pour réduire la dose reçue par l'échantillon et supports pour wafers de 200 et 300 mm.
Quadra 3 Pro – L'inspection de production
Le Quadra 3 Pro est le modèle d'entrée de gamme, pensé pour le contrôle qualité en production. Il associe un détecteur de 1,6 MP à un tube de 15 W capable de distinguer des détails inférieurs à 750 nm. Les images s'affichent sur un écran incurvé ultra-large de 34". Une solution fiable et efficace pour l'inspection courante des cartes électroniques.
Quadra 5 Pro – La polyvalence
Le Quadra 5 Pro monte en performance avec un détecteur de 3,3 MP à grande surface active et un tube de 20 W atteignant une reconnaissance de détails inférieure à 300 nm. Il intègre un système anti-vibration actif et un écran de 38". Il partage de nombreux accessoires avec le Quadra 7 Pro, dont la platine µCT, ce qui en fait un choix évolutif pour les laboratoires comme pour la production.
Quadra 7 Pro – La solution complète
Le Quadra 7 Pro est le haut de gamme. Son détecteur de 6,5 MP (pixels de 50 µm) et son tube QuadraNT Dual Mode permettent de distinguer des détails inférieurs à 100 nm. Le tube bascule automatiquement entre un mode haute résolution, idéal pour les échantillons semi-conducteurs sensibles, et un mode haut flux, adapté aux échantillons denses et épais. L'ensemble est affiché sur un écran ultra-large de 40". C'est la référence pour l'analyse de défaillance et l'inspection des composants les plus avancés.
